一、滚珠丝杠型号及参数有哪些

1、公称直径

公称直径即丝杠的外径，常见规格有12、14、16、20、25、32、40、50、63、80、100、120，大部分加工货期(按需定制，货期大约在30—60天之间)。

2、公称导程

公称导程也称螺距，即螺杆每旋转一周螺母直线运动的距离。

常见导程有1、2、4、6、8、10、16、20、25、32、40，中小导程现货产品一般只有5、10。

大导程一般有1616、2020、2525、3232、4040(4位数前两位指直径，后两位指导程)，其他规格多数厂家来图生产。

导程与直线速度有关，在输入转速一定的情况下，导程越大速度越快。推荐：导程尽量选5和10。

3、长度

长度，一个是全长，另一个是螺纹长度。螺纹长度中也有两个部分，一个是螺纹全长，一个是有效行程。前者是指螺纹部分的总长度，后者是指螺母直线移动的理论***大长度，螺纹长度=有效行程+螺母长度+设计裕量(如果需要安装防护罩，还要考虑防护罩压缩后的长度，一般按防护罩***大长度的1/8计算)。

在设计绘图时，丝杠的全长大致可以按照以下参数累加：丝杠全长=有效行程+螺母长度+设计余量+两端支撑长度(轴承宽度+锁紧螺母宽度+裕量)+动力输入连接长度(如果使用联轴器则大致是联轴器长度的一半+裕量)。

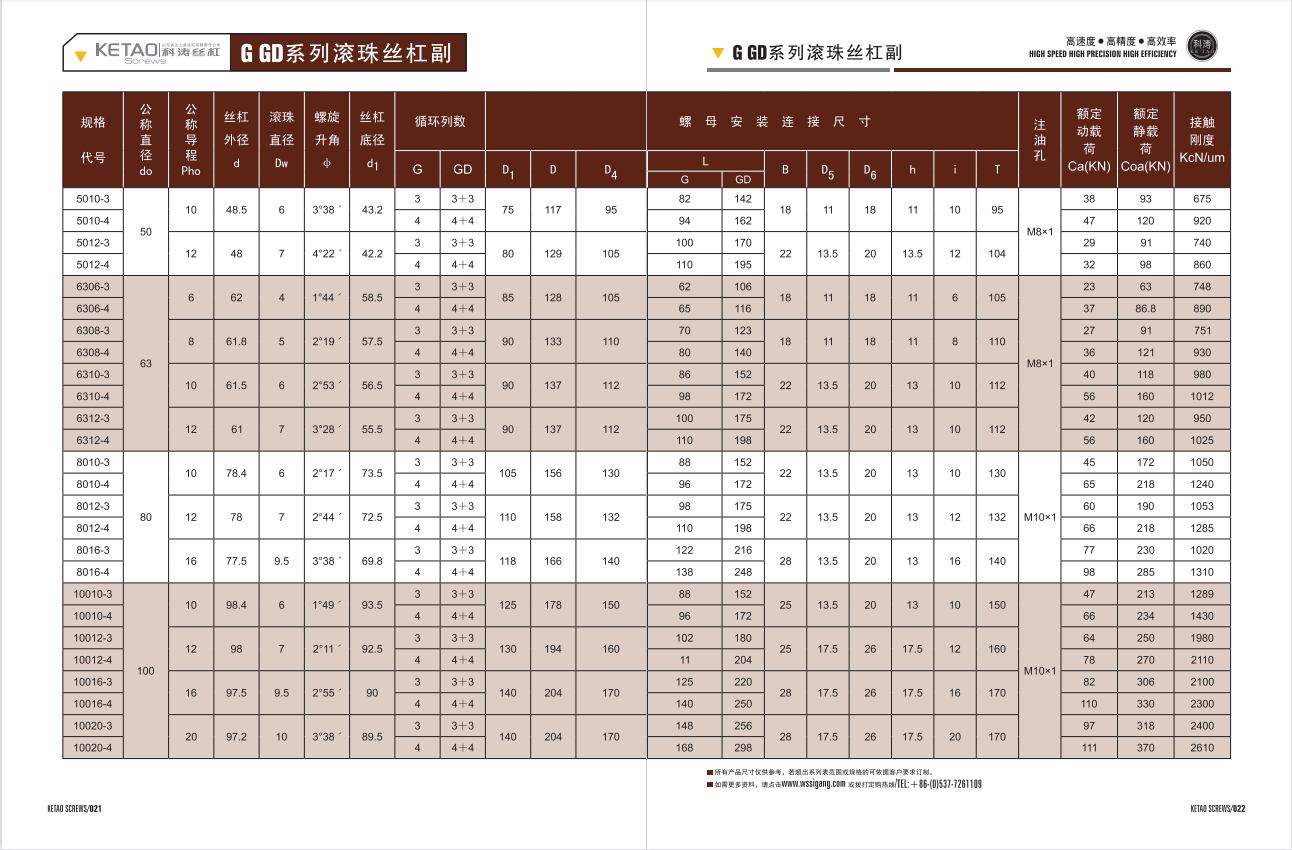

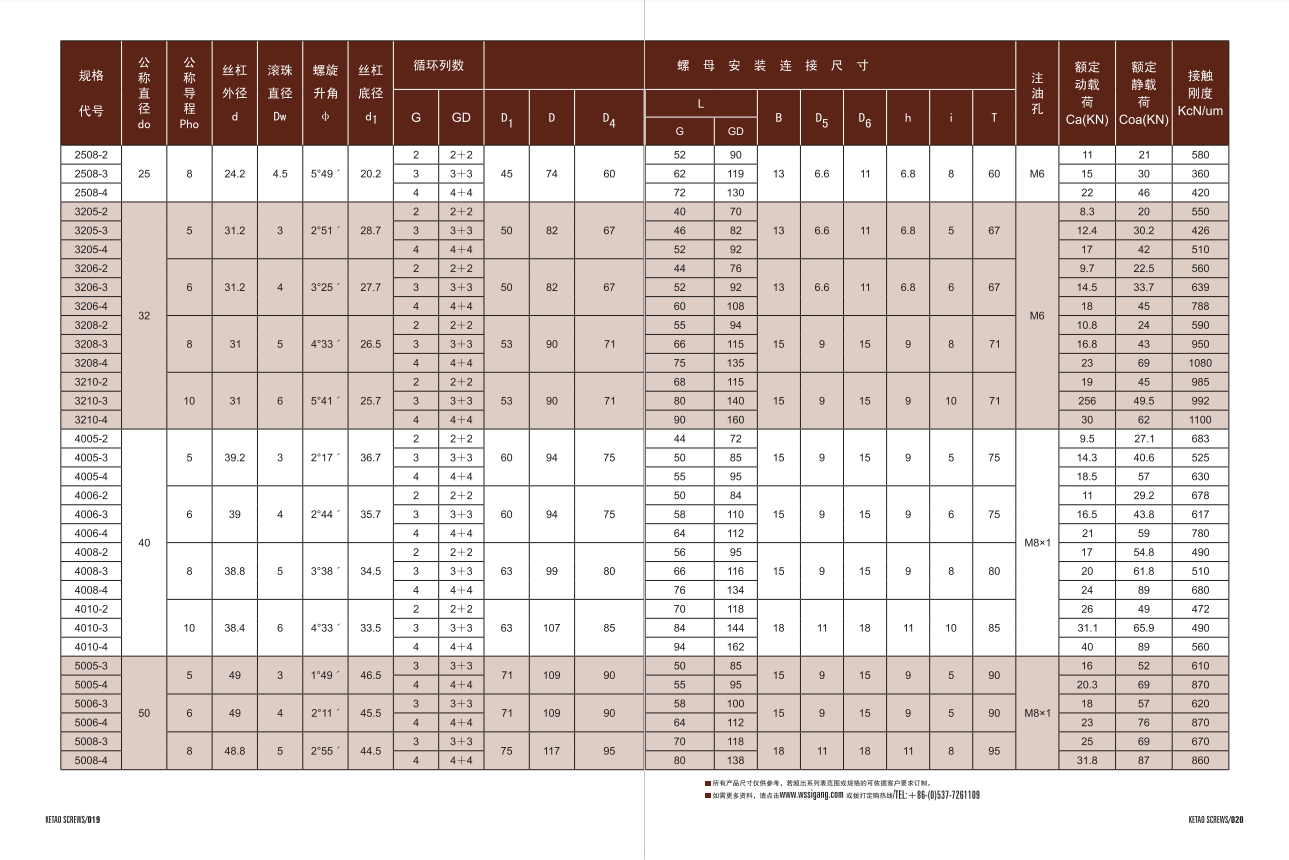

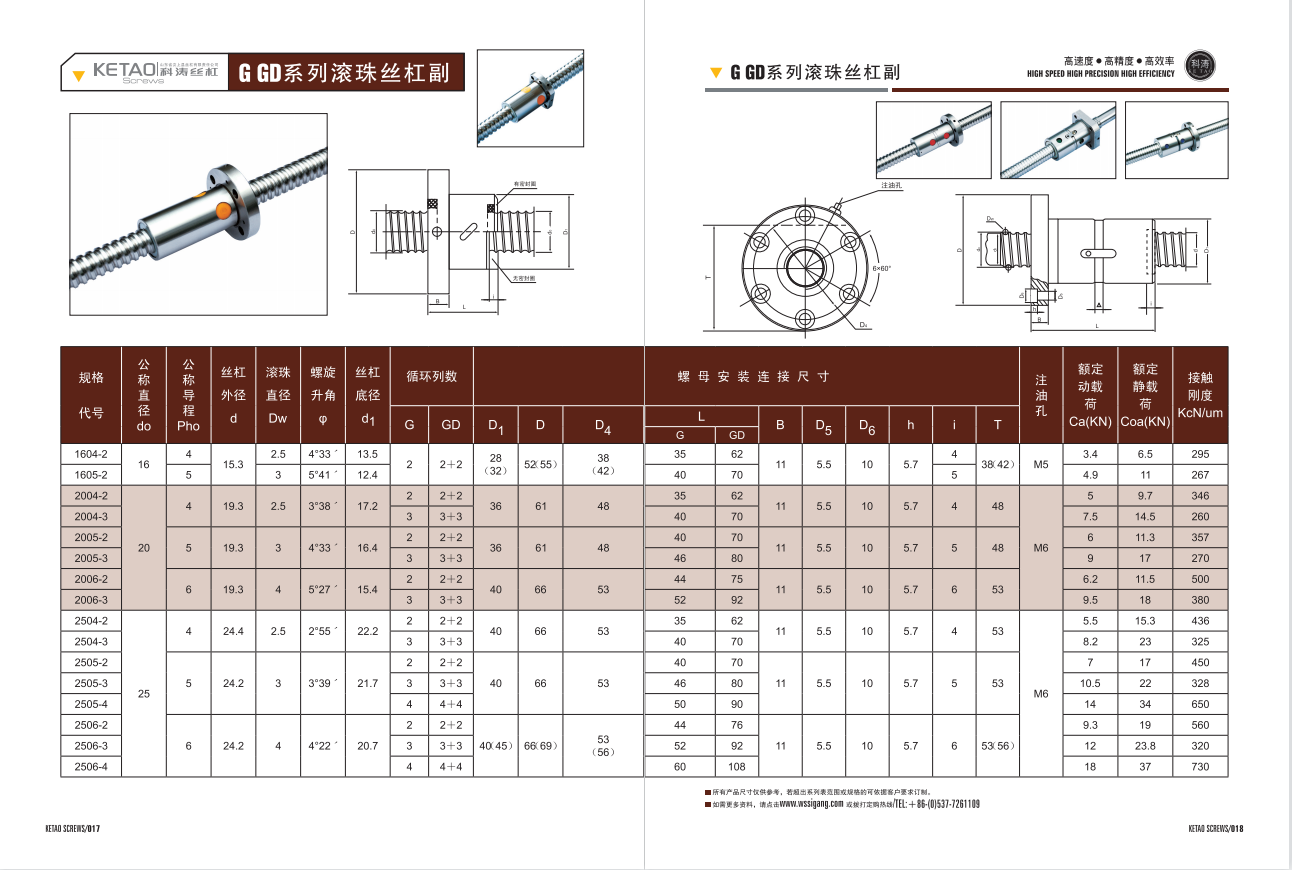

二、滚珠丝杠型号及参数表：（如图所示）

        以上为FD、G GD系列滚珠丝杠规格参数表，需要查看其它系列滚珠丝杠规格及参数请致电汶上丝杠：13583793888。
