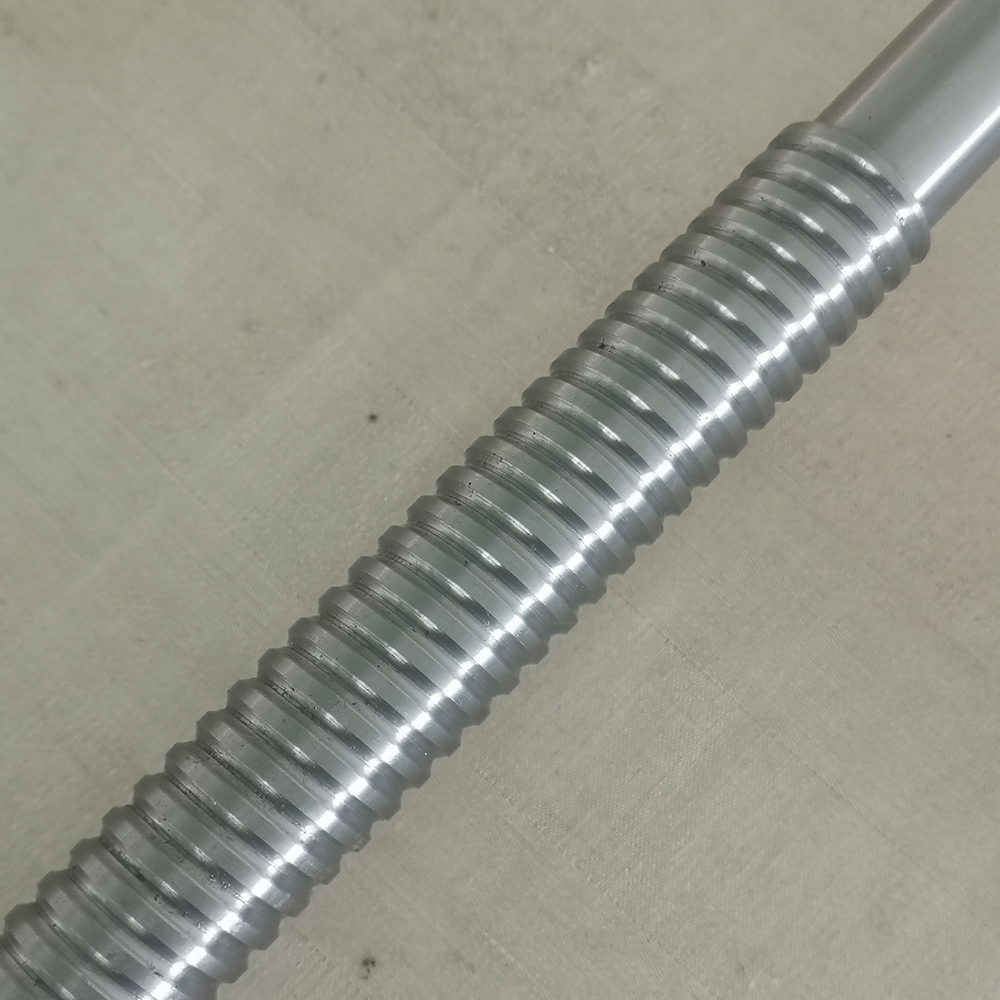

丝杠材料的选择是保证丝杠质量的关键，一般要求是：

(1) 具有优良的加工性能，磨削时不易产生裂纹，能得到良好的表面光洁度和较小的残余内应力，对刀具磨损作用较小。

(2) 抗拉极限强度一般不低于588MPa。

(3) 有良好的热处理工艺性，淬透性好，不易淬裂，组织均匀，热处理变形小，能获得较高的硬度，从而保证丝杠的耐磨性和尺寸的稳定性。

(4) 材料硬度均匀，金相组织符合标准。常用的材料有：不淬硬丝杠常用T10A, T12A及45#钢等；淬硬丝杠常选用9Mn2V，CrWMn等。其中9Mn2V有较好的工艺性和稳定性，但淬透性差，常用于直径≤50mm的精密丝杠；CrWMn钢的优点是热处理后变形小，适用于制作高精度零件，但其容易开裂，磨削工艺性差。丝杠的硬度越高越耐磨，但制造时不易磨削。

滚珠丝杠螺母和反向器用材：

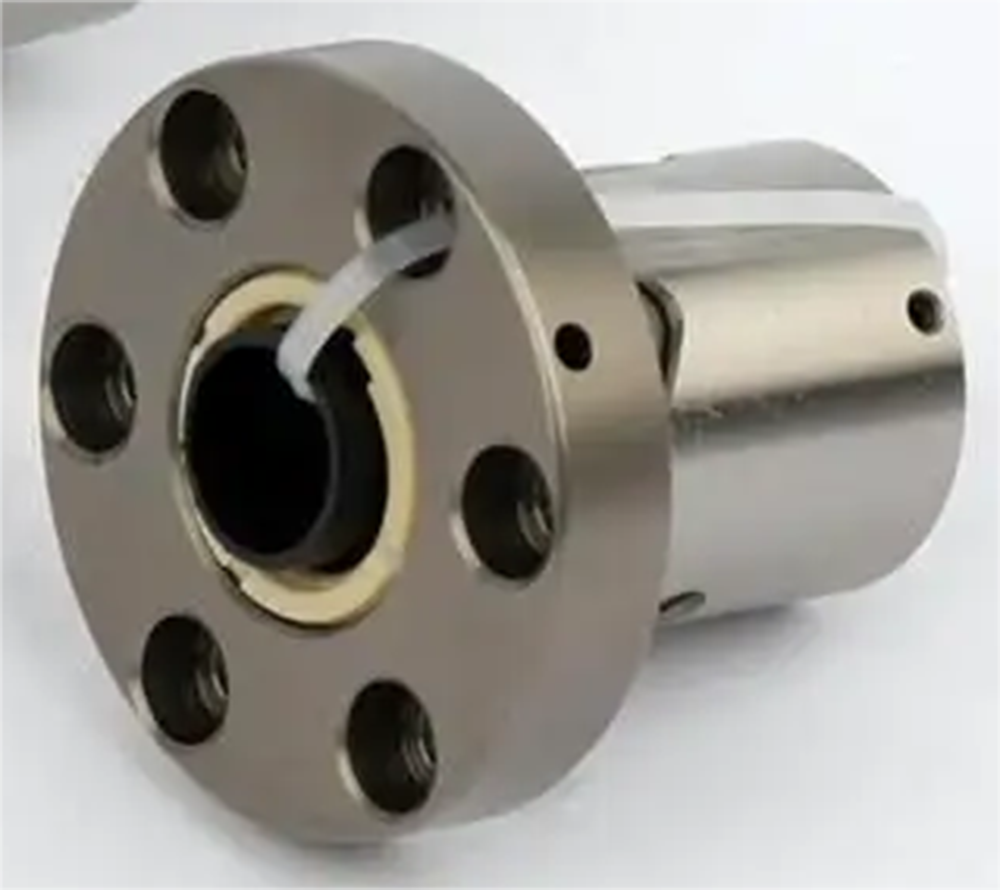

①滚珠丝杠螺母用材主要是低合金刃具钢（如GCr15、CrWMn钢）等，经整体淬火（硬度为60～62HRC）后使用。

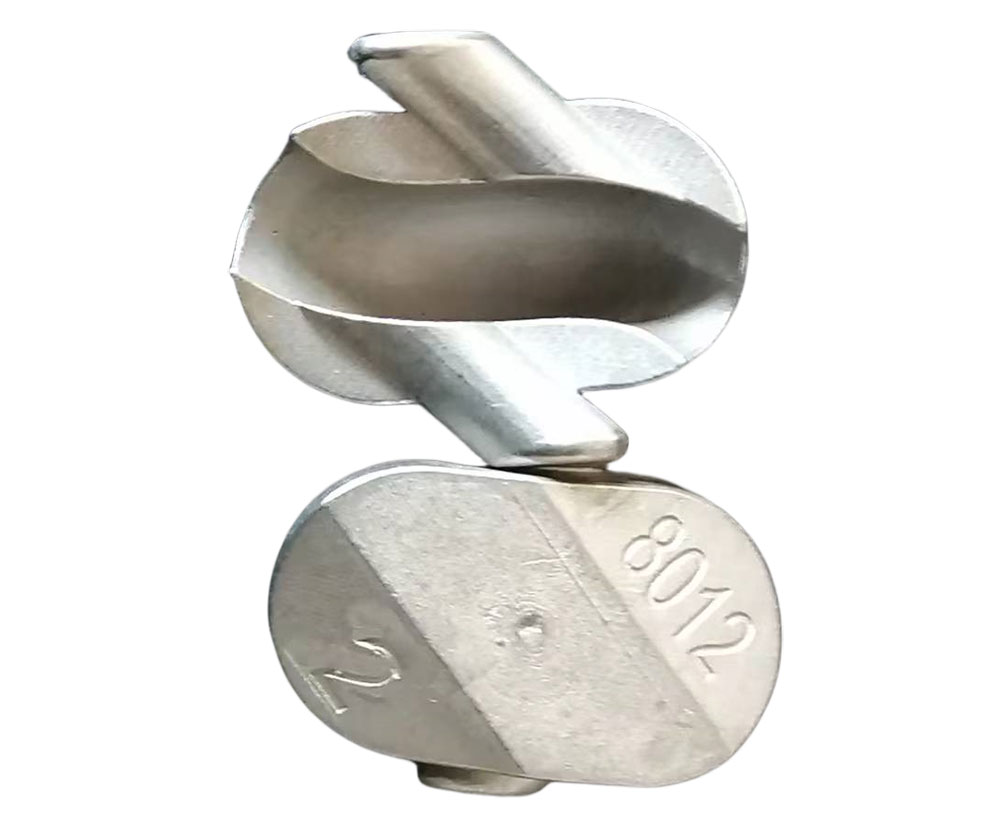

②反向器用材主要有GCr15、CrWMn、20CrMnTi、40CrMo、40Cr等，经整体淬火，硬度为58HRC；经离子渗氮（渗层深度为0.3～0.4mm），硬度500～550HV，视钢种而异。

滚珠丝杠副各部件（包括螺母、丝杠、钢珠）一般用高碳铬轴承钢GCr15，要求高一些的用GCr15SiMn。
